Equipo topográfico: Los 3 instrumentos más utilizados

La topografía como disciplina ha existido durante cientos, si no miles de años, solo que antes no contaban con un equipo topográfico de alta tecnología como hoy en día.

Si bien es cierto que algunos de los equipos que se utilizan hoy en día se originaron hace cientos de años.

Pero la tecnología detrás de estos equipos ha mejorado, en esencia son los mismos instrumentos.

El equipo topográfico más utilizado en la actualidad consta de 3 instrumentos:

• Teodolito
• Estación total
• Nivel de tránsito

Los instrumentos utilizados en la topografía son instrumentos de precisión que se utilizan para obtener mediciones precisas.

Estas mediciones que realiza el equipo topográfico luego se pueden utilizar para mapear, modelar y crear planos de planta.

Un equipo topográfico a menudo tiene usos distintos a los de topografía, por lo que es posible que los vea y no se utilicen para la topografía, pero aún así se usan para recopilar medidas.

Si bien algunos equipos pueden ser más avanzados que otro equipo topográfico, a veces no es necesario usarlos en todos los trabajos.

Dependiendo de lo que se esté midiendo, también se utilizan escáneres láser 3D.

Teodolito

Aunque rara vez se usa hoy en día, el teodolito fue el predecesor del moderno equipo topográfico.

Mide ángulos en los planos horizontal y vertical y puede ser muy preciso.

El teodolito se utilizó en la re-triangulación de Gran Bretaña entre 1936 y 1962, utilizando pilares trigonométricos de hormigón establecidos en colinas y montañas de todo el país. Utilizando los datos recopilados, el Ordnance Survey cartografió todo el país.

Este es un instrumento que se utiliza en gran medida para levantamientos topográficos en diferentes entornos.

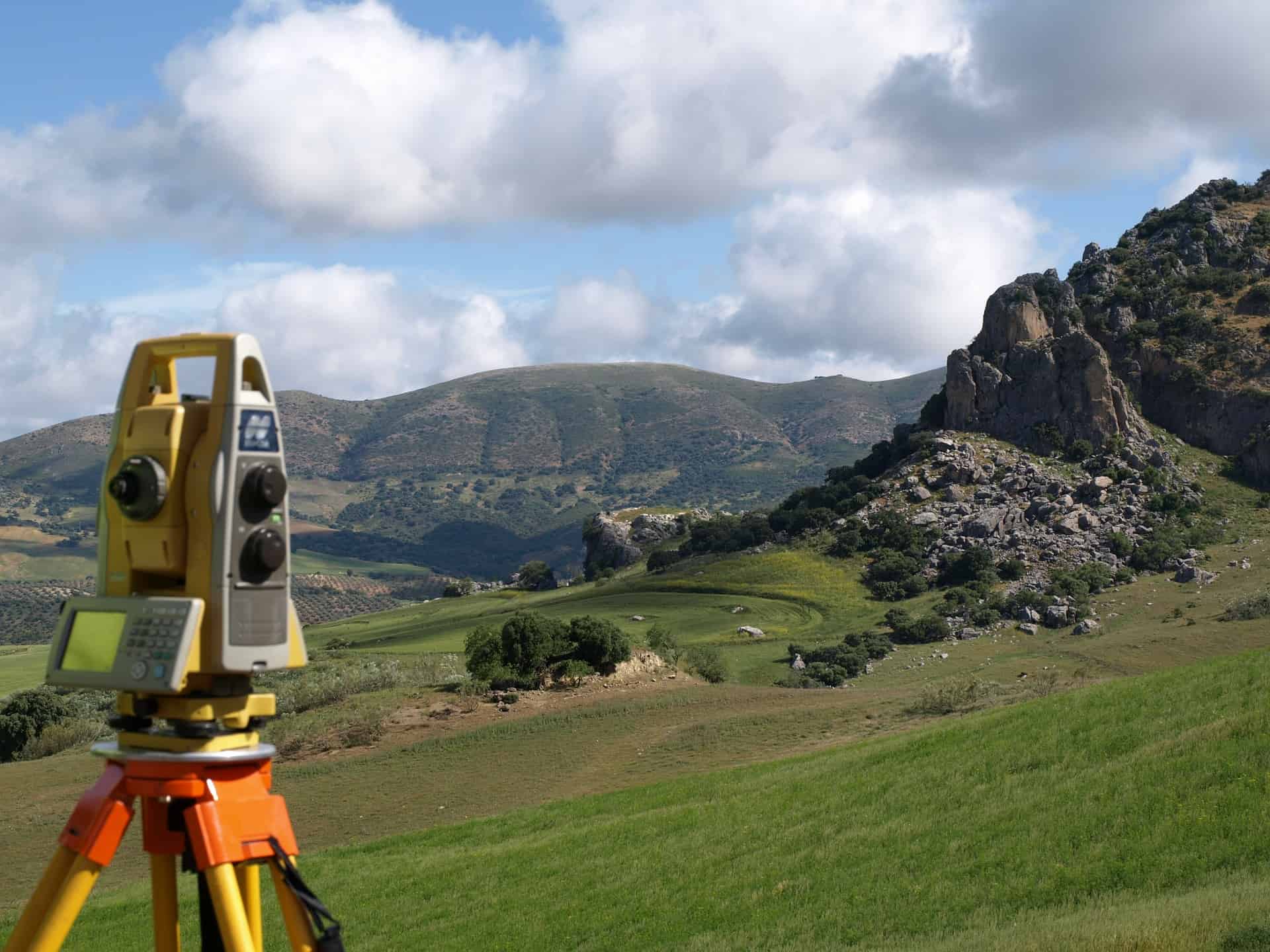

Estación total

El teodolito de estación total o estación total es una versión de equipo topográfico más completo que un teodolito.

Combina un EDM (medición electrónica de distancia), con un teodolito y un microprocesador que es capaz de almacenar datos.

Se utiliza en levantamientos topográficos y levantamientos de replanteo.

Como puede leer distancias de pendiente, también se utiliza en la topografía de canteras y minas.

La medición se realiza utilizando una señal portadora de infrarrojos o microondas modulada. Esto es generado por un emisor en la trayectoria óptica del instrumento.

Al igual que con un escáner láser 3D y un teodolito, una estación total solo puede medir lo que puede ver.

Por lo que si un punto está obstruido, no se podrá medir. Luego, la señal es reflejada por un prisma reflector sobre el punto que se está midiendo.

El patrón que produce la señal de retorno es luego leído, registrado e interpretado por el microprocesador, minimizando el trabajo manual realizado en el cálculo.

Mientras que un teodolito solo se puede usar para medir puntos horizontales y verticales, una estación total puede tomar un promedio de múltiples ángulos y distancias que se miden.

Esta también puede calcular la distancia entre dos puntos y tomar elevaciones.

Muchas estaciones totales también pueden medir puntos de forma remota, por lo que las alturas de edificios y estructuras se pueden medir sin la necesidad de visitar el punto.

Nivel de tránsito

Un nivel de tránsito es el más simple equipo topográfico del que vamos a hablar, pero sigue siendo increíblemente útil dada su simplicidad.

Se utiliza tanto en topografía como en edificación, lo que demuestra su versatilidad.

Este equipo topográfico es normalmente usado ​​para líneas y puntos horizontales, miden niveles relativos.

Similar a un teodolito, un nivel de tránsito tiene un espíritu que nivela el dispositivo. Luego, el telescopio gira horizontalmente para tomar lecturas.

Los niveles precisos pueden medir la altura de los puntos con mucha precisión, hasta décimas de milímetros.

Esto se utiliza en el monitoreo preciso de edificios, presas y movimientos de tierra, donde se puede rastrear cualquier movimiento infinitesimal a lo largo del tiempo.

Preguntas Frecuentes sobre un equipo topográfico

¿Qué equipo topográfico usa un topógrafo?

El principal equipo topográfico que se utiliza en todo el mundo está compuesto por los siguientes instrumentos:

• Teodolito
• Estación total
• Nivel de tránsito.

La mayoría de los instrumentos topográficos se atornillan a un trípode cuando están en uso.

¿Cuál es el equipo topográfico más común?

• Teodolito: un telescopio que se puede mover tanto en el eje horizontal como en el vertical para alinearse con una estaca de medición
• Nivel de tránsito: un instrumento óptico o un telescopio con un nivel de burbuja incorporado montado en un trípode
• Estación total: combina toda la funcionalidad de un teodolito con otras habilidades, como un medidor de distancia electrónico y de nivel automático.

¿Cuáles son los dos principales instrumentos topográficos para tomar medidas?

Los dos equipos de topografía que más utilizan los topógrafos son un nivel de tránsito y un teodolito.

El topógrafo los utiliza para medir ángulos horizontales y verticales.

Si bien el propósito de las dos herramientas de topógrafo es similar, como regla general, un teodolito es más preciso que un nivel de tránsito.

¿Cómo miden los topógrafos la distancia?

El equipo topográfico más común se llama teodolito. Los teodolitos se utilizan para medir los ángulos horizontal y vertical entre puntos.

Los topógrafos combinan los datos de los ángulos con las distancias de una cadena o cinta métrica, y les permite triangular la ubicación de cualquier punto utilizando trigonometría.

¿Cómo funciona el equipo topográfico?

Los instrumentos topográficos calculan los ángulos y las distancias entre puntos.

Los puntos de datos recopilados de las herramientas del topógrafo se utilizan para calcular la ubicación de cualquier punto.

Se pueden usar teodolitos y niveles de tránsito para medir ángulos, mientras que se pueden usar cadenas y cintas métricas para calcular distancias.

¿Qué son los instrumentos topográficos y sus usos?

Estos son algunos de los instrumentos de topografía modernos y sus usos:

• Instrumentos de medición de distancia electrónica (EDM) : utiliza ondas de luz y señales de radio para medir la distancia.
• Estaciones totales: una pieza integrada de equipo de topógrafo que combina las capacidades de un instrumento EDM con las propiedades de medición angular de un teodolito.
• Niveles automáticos: tiene un compensador óptico que mantiene una línea de visión específica o una línea de colimación, incluso si se ha inclinado ligeramente.

¿Qué son los instrumentos de topografía modernos?

Hay varios tipos de instrumentos topográficos modernos, y algunos de ellos incluyen:

• Instrumentos de medición electrónica de distancia (EDM).
• Estaciones totales.
• Dispositivos del sistema de posicionamiento global (GPS).
• Niveles automáticos.

Si necesita un lugar donde pueda encontrar una amplia selección de equipos de topógrafo, asegúrese de ver lo que tenemos en Engineering Supply.

¿Cómo cuidar tu equipo topográfico?

Debe manejar su equipo topográfico con cuidado.

No lo sacuda ni lo deje caer porque, aunque sus instrumentos puedan soportar una caída desde una cierta distancia, no los ponga a prueba.

También debe colocar su equipo topográfico dentro de sus estuches de almacenamiento cuando no los esté usando o mientras los transporta de un lugar a otro.

Mantenga los terminales de la batería limpios y libres de corrosión, y nunca debe dejar las baterías dentro de la unidad durante un período prolongado cuando no esté en uso.

¿Cuánto cuestan los instrumentos topográficos?

El precio de un equipo topográfico puede variar ampliamente, desde tan solo $200 hasta $1,400.

Por lo tanto, asegúrese de comparar precios.

¿Qué instrumentos utilizan ondas de luz para medir la distancia?

La medición de distancia electrónica (EDM) es un proceso que utiliza ondas electromagnéticas para medir la distancia entre dos puntos.

Este equipo topográfico se encarga de registrar los cambios de fase que ocurren cuando la luz viaja de un extremo al otro.

Estos instrumentos topográficos pueden utilizar cualquiera de las siguientes ondas para medir la distancia:

• Microondas
• Ondas infrarrojas
• Ondas de luz visibles
